Appendix C:

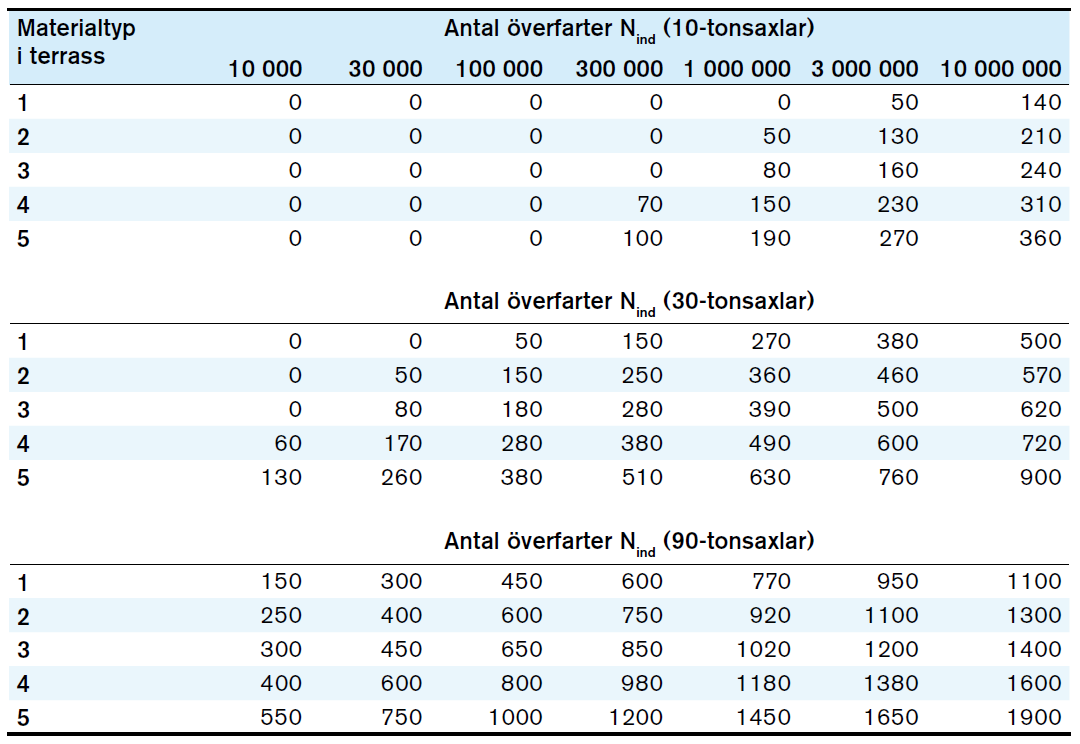

Tabell 4. Förstärkningslagertjocklek (mm) vid 10, 30 eller 90 tons axellast.
Om beräknad tjocklek på förstärkningslagret understiger 200 mm utgår detta och ersätts med bärlagermaterial så att rätt totaltjocklek uppnås.

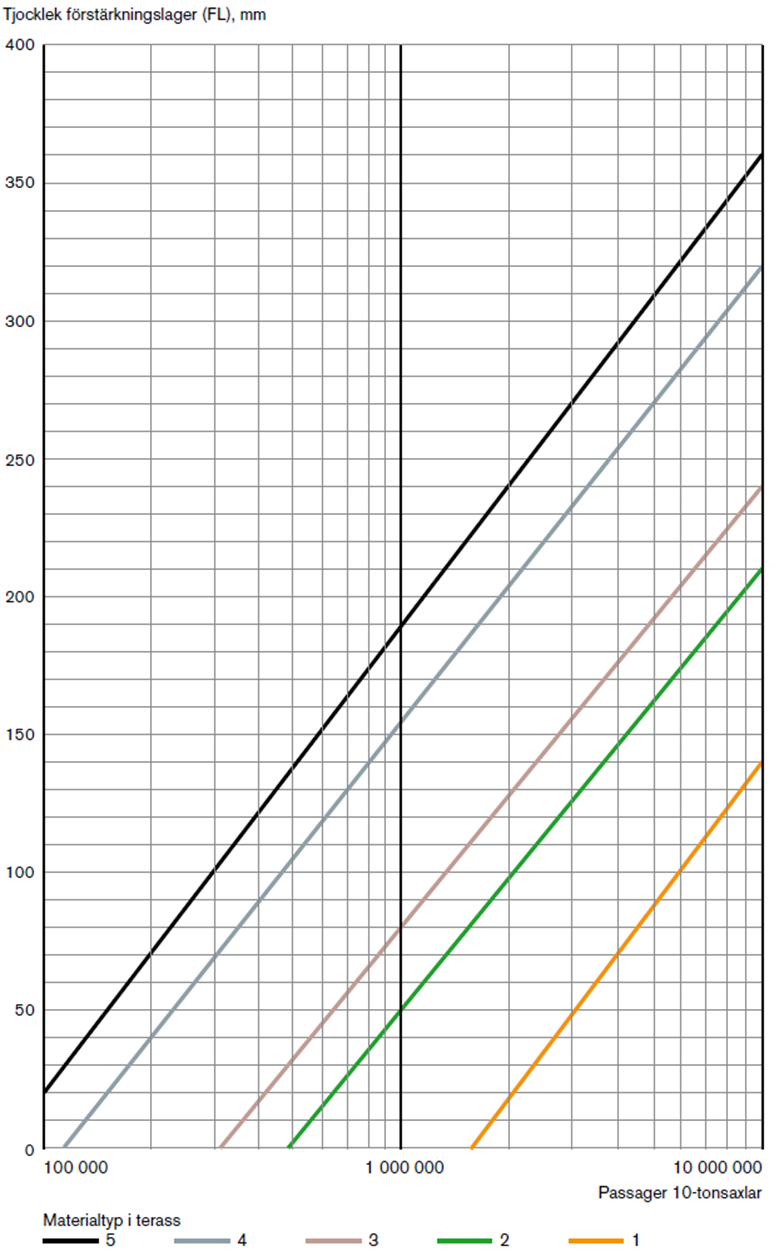

Figur 17. Förstärkningslagertjocklek vid 10 tons axellast, (typfall C).
Figur 18. Förstärkningslagertjocklek vid 30 tons axellast, (typfall C).

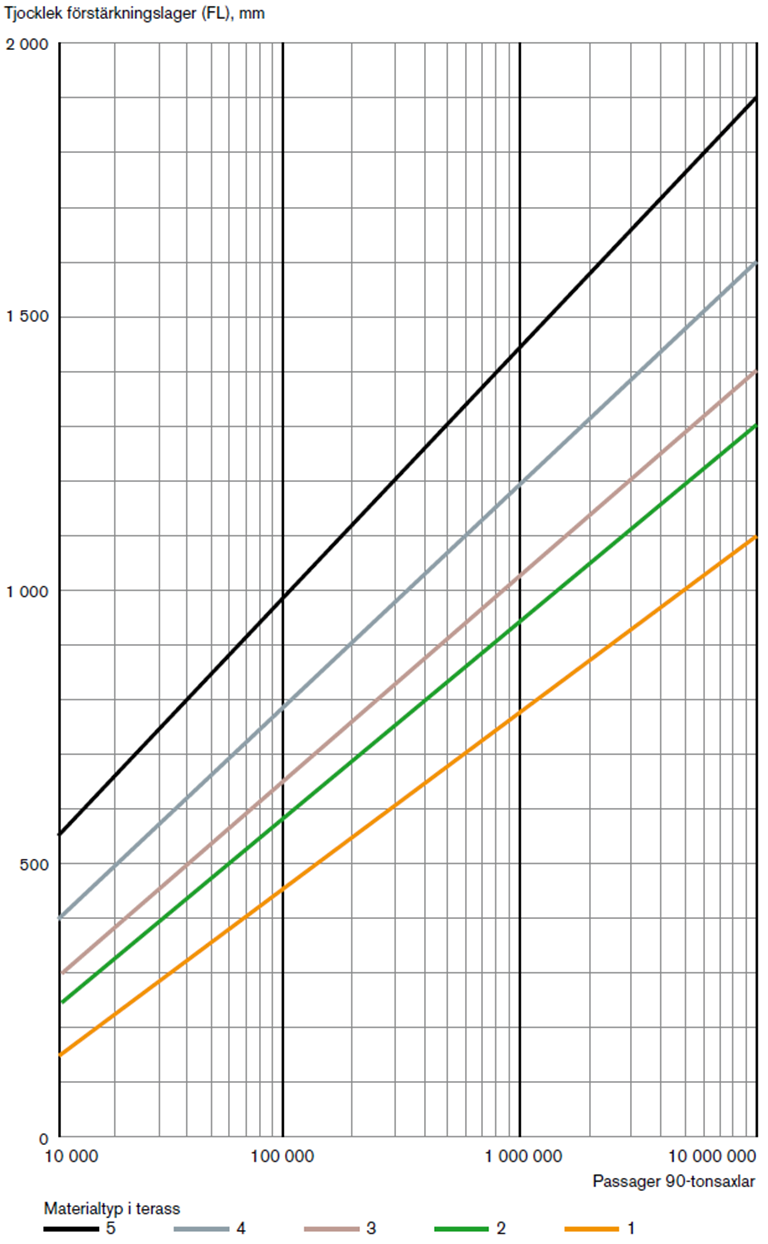

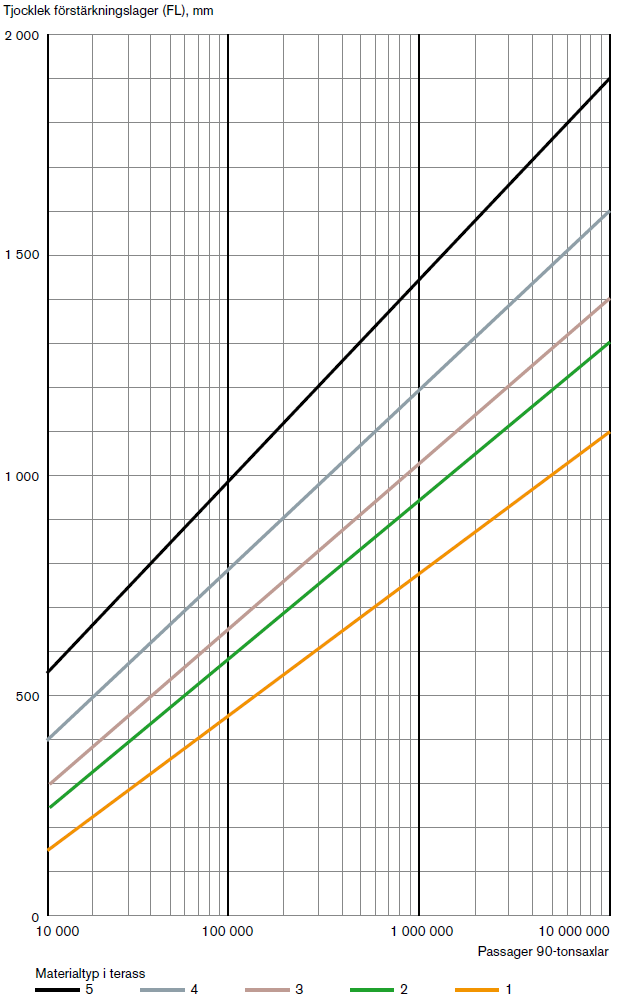

Figur 19. Förstärkningslagertjocklek vid 90 tons axellast, (typfall C).
