Dimensioneringsflöde

Permeabla konstruktioner har två huvudsakliga tekniska funktioner:

  1. Omhändertagande, fördröjning och exfiltrering av nederbörd
  2. Ge tillräcklig bärighet för aktuell trafikklass

För att fastställa konstruktionens slutliga uppbyggnad krävs två separata beräkningsprocedurer; bärighets- och hydraulisk beräkning. Bärighetsberäkningen syftar till att ta fram nödvändig förstärkningslagertjocklek så att terrassen skyddas från trafikbelastningen. Genom att öka förstärkningslagrets tjocklek minskar belastningen på terrassen. Detta medför att risken minskar för sättningar och deformationer och överbyggnaden kan uppfylla avsedd funktion.

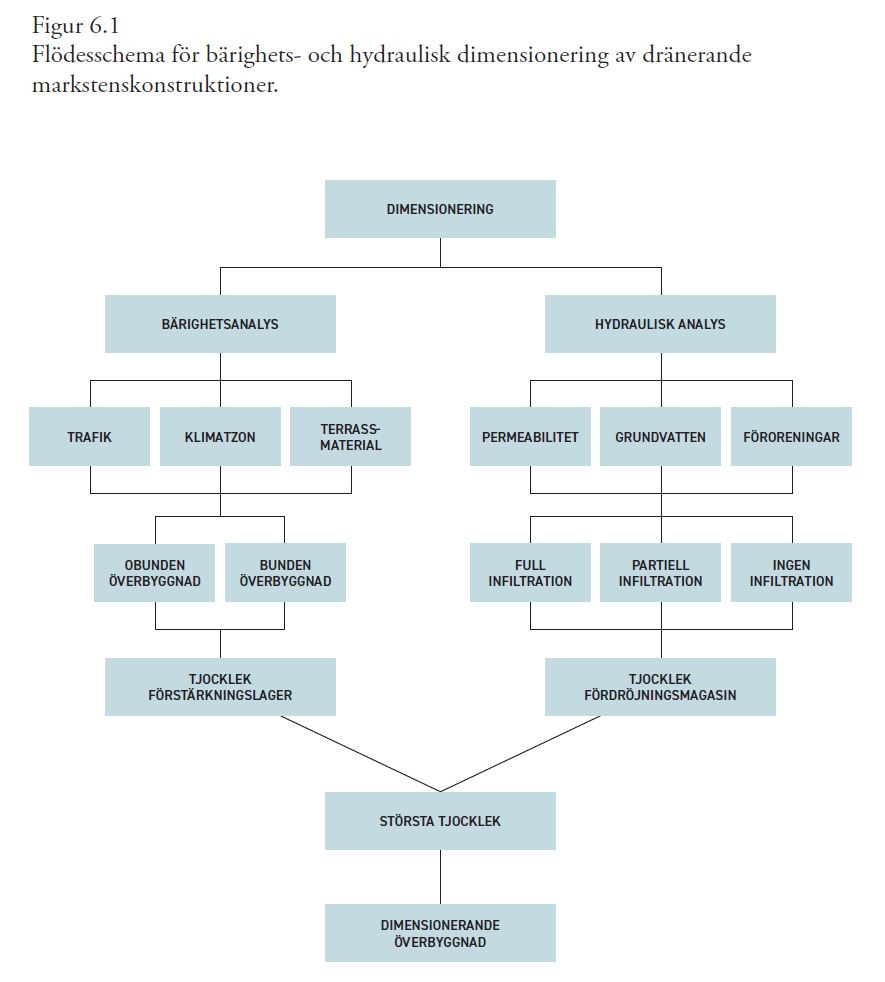

Hydraulisk dimensionering syftar till att beräkna nödvändig storlek på magasin för omhändertagande och fördröjning av infiltrerande dagvatten. Eftersom magasinets yta normalt är känt är det även i detta fall magasinets tjocklek, d v s förstärkningslagret, som ska dimensioneras. Största tjocklek från respektive dimensionering blir slutlig dimensionerande tjocklek. Dimensioneringsprocedurerna följer flödesdiagrammet i figur 6.1.
